产品型号:KF-TK9016H
工作电压:12V~24V宽电压设计
使用电流:500mA
支持读头数:2个
读头协议:联网配套标准WG26/34，脱机配套专用协议读卡器
通讯方式:TCP/IP联网或脱机写卡
注册权限:联网10000（可扩容），脱机无限制
记录容量:联网50000（可扩容），脱机无记录存储
消防联动接口:1个
手动控制接口:1个
温湿度:-10℃~60℃ （10~90%RH无霜）
二次开发:支持（HTTP协议）
管理楼层:主板，层控直达16层
扩展板:每个16层，可外扩3个扩展板控制64层层控直达
设备尺寸:180mm*120mm*15mm
接线说明

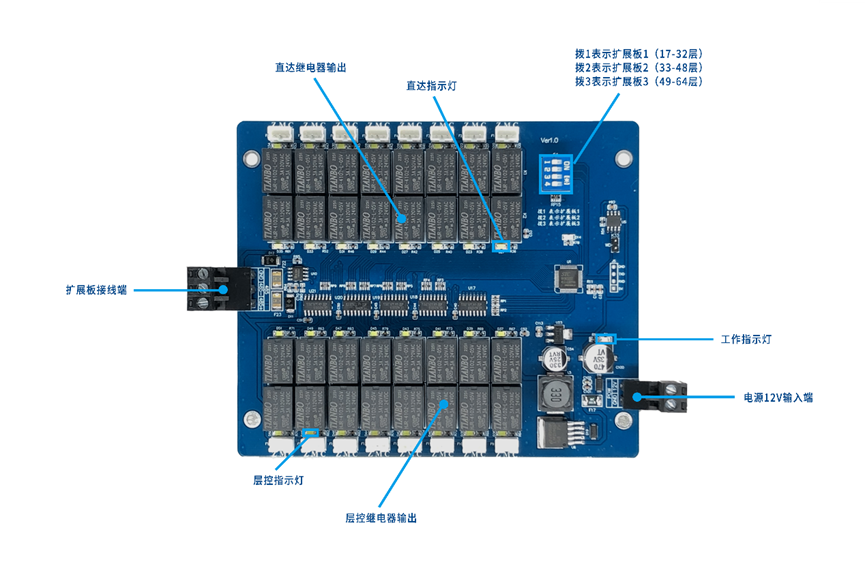

1、接口定义

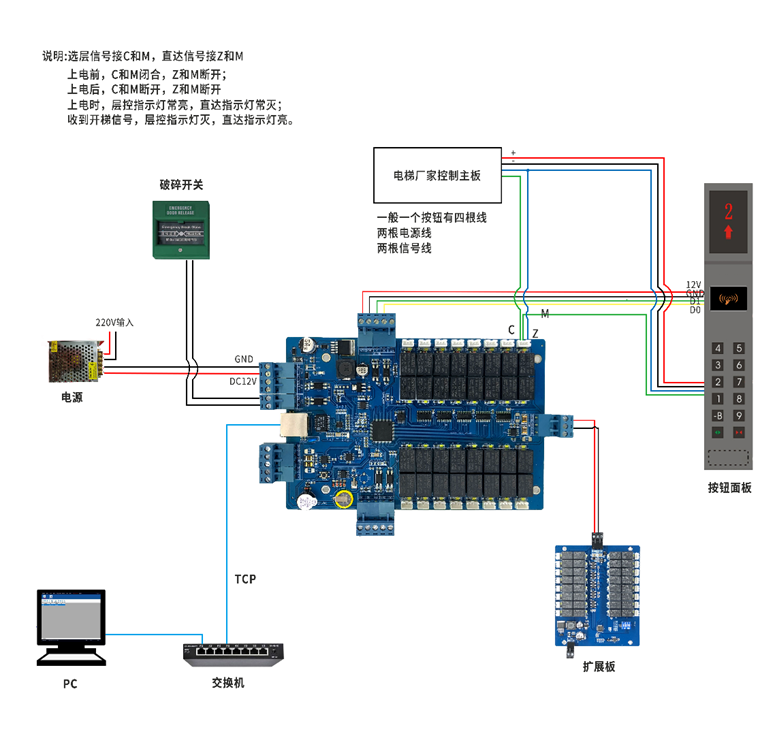

2、16层梯控接线示意图

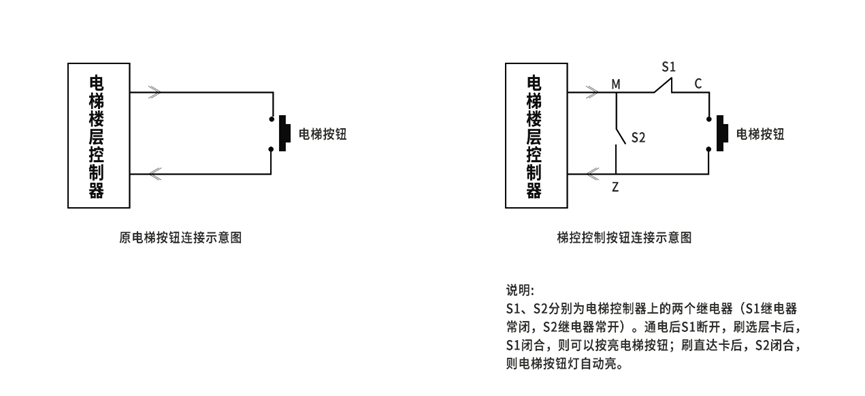

梯控板控制按钮原理图：

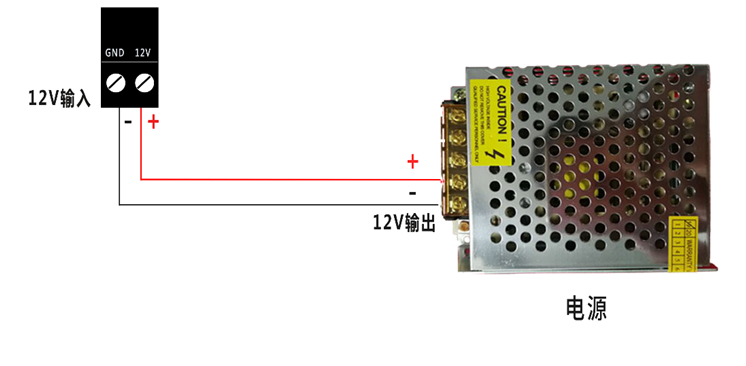

l 电源接线：

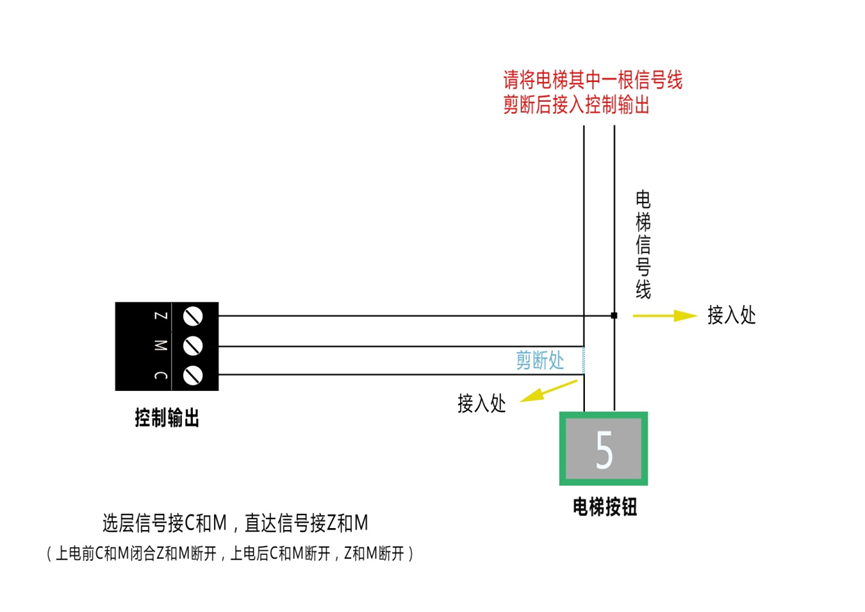

l 继电器输出：
电梯按键信号线必须按照电梯厂家指引接线，否则容易导致线路接错影响电梯正常运行。

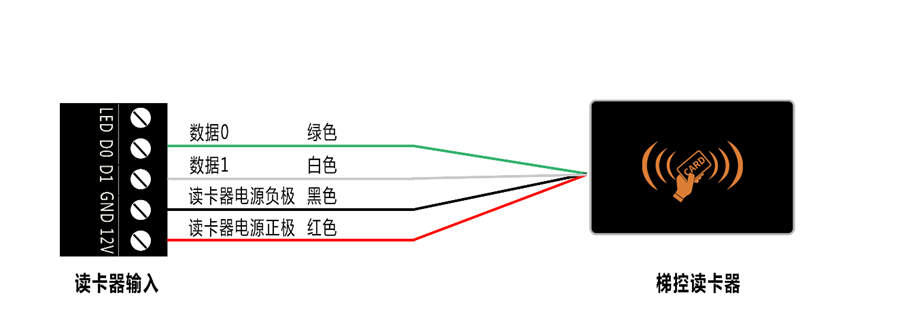

l 读卡器接线：
梯控读卡器分为联网WG26/34读卡器，脱机为内部协议读卡器；两种读卡器接线方式相同，以下仅为我司示例读卡器接线标注，实际接线请以读卡器实际标注为准。
l 火警输入：
l 手动输入（电梯检修时使用）：
l 扩展板：
16层梯控扩展楼层使用的扩展板，通过拨码区分，主板最多可接三块扩展板，最多控制64层。
接线：

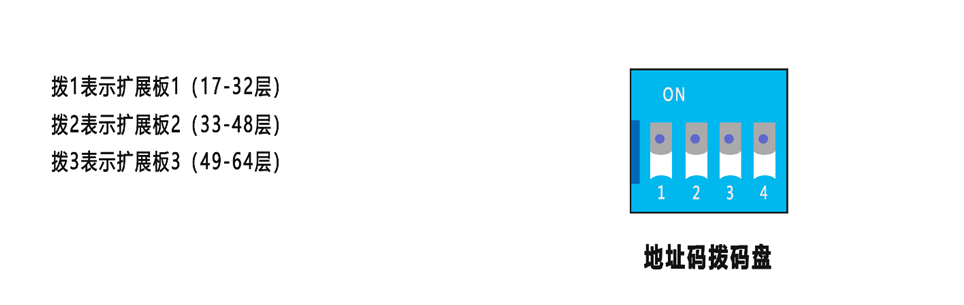

拨码：

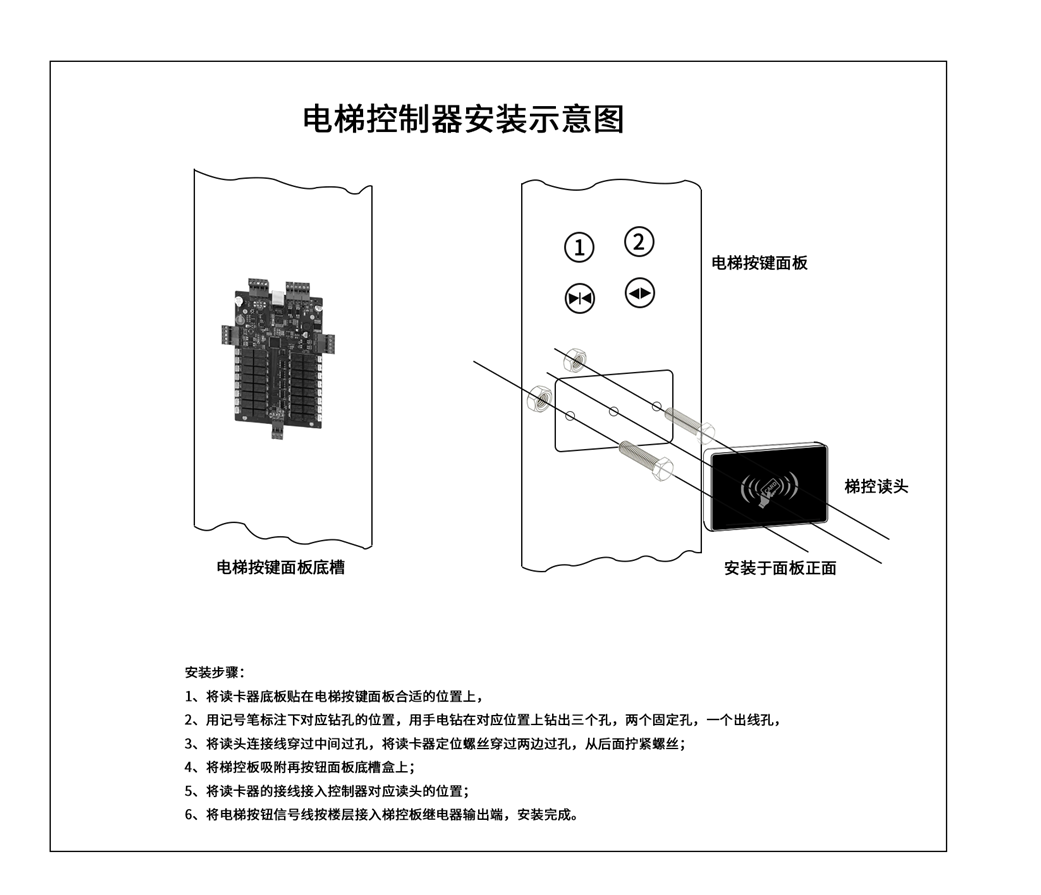

3、安装示意图：
三、布线规范
1、电源线
12VDC电源线：RVV2×1.0mm2
AC交流电源线：交流220V电源根据电梯实际环境就近取电，但应符合相关规范；采用3芯电源线，型号：RVV3×1.5mm2
2、TCP/IP网络线
TCP/IP控制器采用超5类或6类线（型号：FTP-cat.5e或 cat.6）组成以太网联接，可单独组网或通过局域网进行联网。
3、读卡器线
wiegand读卡器--控制器（型号：RVVP8×0.5 mm2）8芯线只需要用到4芯，另外4芯备用；最大长度要求小于100m,80m内最佳。
4、电梯按钮控制线
梯控继电器输出--电梯按键，每个按键需要2芯线控制，使用RVVP8×0.5 mm2然后根据实际控制按键数量布线。
